配電變壓器S9-M型6-10kV雙繞組無勵磁調壓全密封油浸式配電變壓器

下載附件在線詢盤

產品概述
適用范圍
型號規格
技術指標

適用于交流50Hz，額定工作電壓10kV及以下的電力系統中作為石油、冶金、化工、紡織、輕工等企業及粉塵較大場所的配電變壓器。

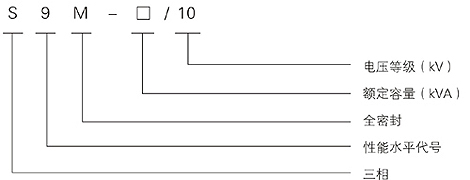

型號含義

鐵心

鐵心選用高導磁晶粒取向冷軋硅銅片。鐵心為心式鐵心，全斜接縫迭積式鐵心，其鐵心柱為多級階梯的圓截面，鐵軛與鐵心為等截面。

繞組
繞組采用瓦楞油道，不浸漆工藝，緊縮帶綁扎；繞組均為同心式線圈；高壓繞組具有對應分接電壓要求的抽頭，引至分接開關上，開關安裝在箱蓋上，且需切斷電源后方可變換分接電壓。

安全保護裝置
● 所有容量段的變壓器均裝有壓力釋放閥；
● 根據用戶需求可安裝具有報警和跳閘端子的氣體繼電器。

油溫測量裝置
● 變壓器均裝有玻璃溫度計的管座，管座設在油箱頂部，伸入油內120±10mm；
● 1000～2000kVA變壓器裝有戶外式信號溫度計。

變壓器油箱
● 變壓器油箱由波紋壁構成，表面采用粉塵噴涂、漆膜牢固。波紋散熱片不但具有冷卻功能，而且具有“呼吸”功能，波紋散熱片的彈性可補償因溫度升降而引起的變壓器油體積的變化。因此全密封變壓器沒有儲油柜，降低了變壓器整體高度；
● 變壓器在封裝時采用真空注油工藝，完全去除了變壓器中的潮氣，變壓器油不與空氣接觸。有效地防止氧氣和水分侵入變壓器而導致變壓器絕緣性能下降和變壓器油老化的問題，提高了變壓器運行的可靠性。

● 安裝高度：海拔不超過1000m
● 環境溫度：-40℃～40℃

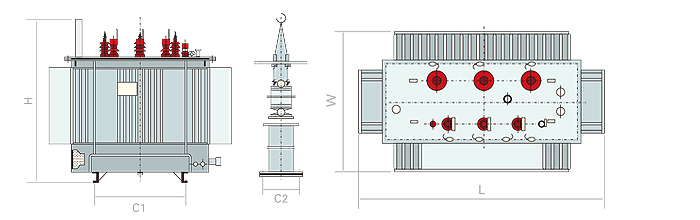

額定容量	安裝尺寸
kVA	L	W	H	C1	C2
30	750	643	974	400	400
50	795	693	1013	400	400
63	800	665	1050	400	400
80	840	680	1075	400	400
100	775	690	1100	550	550
125	1260	900	1045	550	550
160	1090	720	1140	550	550
200	1180	780	1155	550	550
250	1175	750	1180	550	550
315	1315	890	1240	660	660
400	1330	910	1280	660	660
500	1390	930	1340	660	660
630	1545	1030	1410	820	820
800	1570	1020	1535	820	820
1000	1800	1250	1430	820	820
1250	1910	1130	1650	820	820
1600	2010	1220	1740	820	820
2000	2120	1280	1780	820	820

S9-M-30-2000/10變壓器

額定容量	電壓組合			聯結組	損耗（KW）		空載電流	短路阻抗	重量kg
kVA	高壓kV	高壓分接范圍	低壓kV	標號	空載	負載	%	%	油重	總重
30	6 6.3 6.6 10 10.5 11	±5%	0.4	Dyn11 Yyn11 Yyn0	0.1	0.63/0.60	2.3	4.0	75	295
50					0.13	0.91/0.87	2.0		88	395
63					0.15	1.09/1.04	1.9		95	420
80					0.18	1.31/1.25	1.9		103	480
100					0.20	1.58/1.50	1.8		115	540
125					0.24	1.89/1.80	1.7		130	645
160					0.28	2.31/2.20	1.6		145	740
200					0.34	2.73/2.60	1.5		175	885
250					0.40	3.20/3.05	1.4		195	1010
315					0.48	3.83/3.65	1.4		230	1205
400					0.57	4.52/4.30	1.3		255	1375
500					0.68	5.41/5.15	1.2		285	1620
630				Dyn11 Yyn0	0.81	6.20	1.1	4.5	350	1960
800					0.98	7.50	1.0		405	2310
1000					1.15	10.30	1.0		490	2690
1250					1.36	12.00	0.9		550	3315
1600					1.64	14.50	0.8		625	3785

注：表中斜線上方的負載損耗值適用于Dyn11或Yzn11聯想結組，斜線下方的負載損耗值適用于Yyn0聯結組。

訂貨須知
訂貨時應提供產品型號、額定容量、高低壓額定電壓及高壓分接范圍、相數、頻率、聯結組標號。
