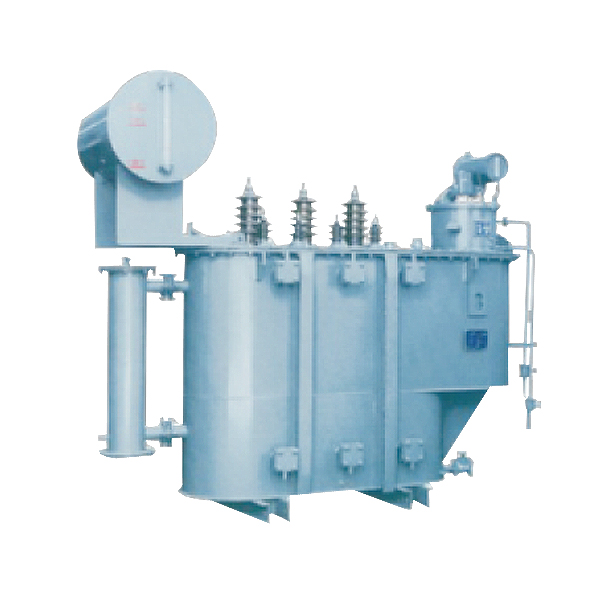

適用于交流50Hz、額定工作電壓35kV的電力系統中，作為35kV型變電站變電設備

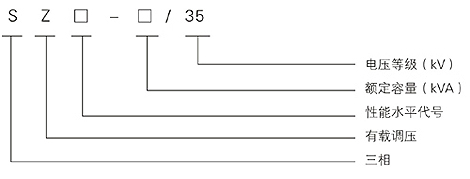

型號含義
鐵心
鐵心選用高導磁晶粒取向冷軋硅銅片。鐵心為心式鐵心，全斜接縫迭積式鐵心，其鐵心柱為多級階梯的圓截面，鐵軛與鐵心為等截面。
繞組
繞組采用瓦楞油道，不浸漆工藝，緊縮帶綁扎；繞組均為同心式線圈；高壓繞組具有對應分接電壓要求的抽頭，引至分接開關上，開關安裝在箱蓋上，且需切斷電源后方可變換分接電壓。
安全保護裝置
● 所有容量段的變壓器均裝有壓力釋放閥；
● 根據用戶需求可安裝具有報警和跳閘端子的氣體繼電器。
油溫測量裝置
● 變壓器均裝有玻璃溫度計的管座，管座設在油箱頂部，伸入油內120±10mm；
● 1000～2000kVA變壓器裝有戶外式信號溫度計。
變壓器油箱
● 變壓器油箱由波紋壁構成，表面采用粉塵噴涂、漆膜牢固。波紋散熱片不但具有冷卻功能，而且具有“呼吸”功能，波紋散熱片的彈性可補償因溫度升降而引起的變壓器油體積的變化。因此全密封變壓器沒有儲油柜，降低了變壓器整體高度；
● 變壓器在封裝時采用真空注油工藝，完全去除了變壓器中的潮氣，變壓器油不與空氣接觸。有效地防止氧氣和水分侵入變壓器而導致變壓器絕緣性能下降和變壓器油老化的問題，提高了變壓器運行的可靠性。● 安裝高度：海拔不超過1000m
● 環境溫度：-40℃～40℃
|
額定容量
|

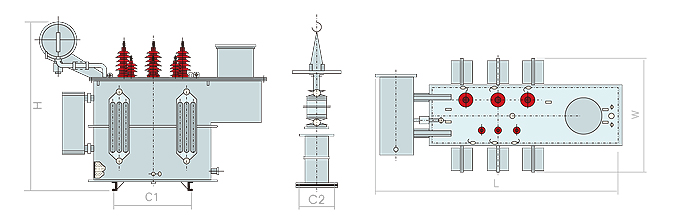

安裝尺寸
|
|
kVA
|
L
|
W
|
H
|
C1
|
C2
|
|
800
|
2740
|
970
|
2120
|
820
|
820
|
|
1000
|
3000
|
990
|
2170
|
820
|
820
|
|
1250
|
3070
|
1020
|
2190
|
820
|
820
|
|
1600
|
3150
|
1060
|
2250
|
820
|
820
|
|
2000
|
2700
|
1100
|
2300
|
1070
|
1070
|
|
2500
|
3120
|
2300
|
2365
|
1070
|
1070
|
|
3150
|
3220
|
2350
|
2410
|
1070
|
1070
|
|
4000
|
3300
|
2560
|
2490
|
1070
|
1070
|
|
5000
|
3350
|
2750
|
2550
|
1070
|
1070
|
|
6300
|
3580
|
2800
|
3080
|
1475
|
1475
|
|
8000
|
3790
|
2610
|
3210
|
1475
|
1475
|
|
10000
|
3870
|
3220
|
3400
|
1475
|
1475
|
|
12500
|
3990
|
3260
|
3540
|
1475
|
1475
|
|
16000
|
4370
|
3480
|
3680
|
1475
|
1475
|
|
20000
|
4850
|
3050
|
3970
|
1475
|
1475
|
|
25000
|
5470
|
4000
|
4010
|
1475
|
1475
|
|
31500
|
5900
|
4450
|
4100
|
1475
|
1475
|
SZ9-800~31500/35變壓器
|
額定容量
|
電壓組合
|
聯結組
|
損耗（KW）
|
空載電流
|
短路阻抗
|
重量kg
|
|
kVA
|
高壓kV
|
高壓分接范圍
|
低壓kV
|
標號
|
空載
|
負載
|
%
|
%
|
油重
|
總重
|
|
800
|
35
38.5
|
±3×2.5%
±4×2.5%
|
3.15
6.3
10.5
10.0
11.0
|
Yd11
|
1.35
|
10.40
|
1.3
|
6.5
|
1010
|
3360
|
|
1000
|
1.60
|
12.80
|
1.2
|
1080
|
3800
|
|
1250
|
1.90
|
15.50
|
1.1
|
1170
|
4250
|
|
1600
|
2.30
|
18.50
|
1.1
|
1400
|
5010
|
|
2000
|
2.88
|
20.25
|
0.8
|
1590
|
5820
|
|
2500
|
3.40
|
21.73
|
0.8
|
1700
|
6350
|
|
3150
|
4.04
|
36.01
|
0.75
|
7
|
1950
|
7950
|
|
4000
|
4.84
|
30.69
|
0.75
|
2165
|
9065
|
|
5000
|
5.80
|
36.00
|
0.68
|
2250
|
9810
|
|
6300
|
7.04
|
38.70
|
0.68
|
7.5
|
2610
|
12010
|
|
8000
|
YNd11
|
9.84
|
42.75
|
0.6
|
2890
|
14790
|
|
10000
|
11.60
|
50.58
|
0.6
|
3830
|
18750
|
|
12500
|
13.68
|
59.85
|
0.56
|
8
|
4270
|
23530
|
|
16000
|
16.46
|
74.02
|
0.54
|
6200
|
25600
|
|
20000
|
19.46
|
87.14
|
0.54
|
7500
|
32670
|
|
25000
|
23.70
|
107.00
|
0.5
|
7800
|
42020
|
|
31500
|
27.50
|
126.00
|
0.4
|
8960
|
44330
|
訂貨須知
訂貨時應提供產品型號、額定容量、高低壓額定電壓及高壓分接范圍、相數、頻率、聯結組標號。
