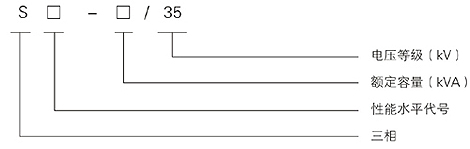

型號含義
| 額定容量 | 安裝尺寸（mm） | ||||
| kVA | L | W | H | C1 | C2 |
| 800 | 2140 | 1320 | 2120 | 820 | 820 |
| 1000 | 2400 | 1330 | 2170 | 820 | 820 |
| 1250 | 2470 | 1350 | 2190 | 820 | 820 |
| 1600 | 2550 | 1375 | 2250 | 820 | 820 |
| 2000 | 2700 | 1400 | 2300 | 1070 | 1070 |
| 2500 | 2520 | 2300 | 2365 | 1070 | 1070 |
| 3150 | 2600 | 2350 | 2410 | 1070 | 1070 |
| 4000 | 2680 | 2560 | 2490 | 1070 | 1070 |
| 5000 | 2730 | 2750 | 2550 | 1070 | 1070 |
| 6300 | 2960 | 2800 | 3080 | 1475 | 1475 |
| 8000 | 3170 | 2610 | 3210 | 1475 | 1475 |
| 10000 | 3250 | 3220 | 3400 | 1475 | 1475 |
| 12500 | 3370 | 3260 | 3540 | 1475 | 1475 |
| 16000 | 3470 | 3280 | 3580 | 1475 | 1475 |
| 20000 | 3950 | 3450 | 3850 | 1475 | 1475 |
| 25000 | 4570 | 3800 | 3900 | 1475 | 1475 |
| 31500 | 5000 | 4150 | 4000 | 1475 | 1475 |
| 額定容量 | 電壓組合 | 聯結組 | 損耗（KW） | 空載電流 | 短路阻抗 | 重量kg | ||||
| kVA | 高壓kV | 高壓分接范圍 | 低壓kV | 標號 | 空載 | 負載 | % | % | 油重 | 總重 |
| 800 |
35 38.5 |
±5% ±2×2.5% |
3.15 6.3 10.5 |
Yd11 | 1.23 | 9.90 | 1.0 | 6.5 | 790 | 3040 |
| 1000 | 1.44 | 12.15 | 1.0 | 850 | 3410 | |||||
| 1250 | 1.76 | 14.67 | 0.9 | 950 | 3890 | |||||
| 1600 | 2.12 | 17.55 | 0.8 | 1060 | 4620 | |||||
| 2000 | 2.72 | 19.35 | 0.7 | 1195 | 5345 | |||||
| 2500 | 3.20 | 20.70 | 0.6 | 1285 | 5960 | |||||
| 3150 | 3.80 | 24.30 | 0.56 | 7 | 1470 | 6695 | ||||
| 4000 | 4.52 | 28.80 | 0.56 | 1760 | 8350 | |||||
| 5000 | 5.40 | 33.03 | 0.48 | 1850 | 9400 | |||||
| 6300 | 6.56 | 36.90 | 0.48 | 7.5 | 2200 | 11300 | ||||
| 8000 | YNd11 | 9.00 | 40.50 | 0.42 | 2450 | 13240 | ||||
| 10000 | 10.88 | 47.70 | 0.42 | 3230 | 16600 | |||||
| 12500 | 12.60 | 56.70 | 0.40 | 8 | 3585 | 19400 | ||||
| 16000 | 15.20 | 69.30 | 0.40 | 4420 | 23100 | |||||
| 20000 | 18.00 | 83.70 | 0.40 | 6060 | 29700 | |||||
| 25000 | 21.28 | 99.00 | 0.32 | 6490 | 38200 | |||||
| 31500 | 25.28 | 118.80 | 0.32 | 6890 | 40300 | |||||
