返回中心首頁 > 產品中心 > 配電變壓器

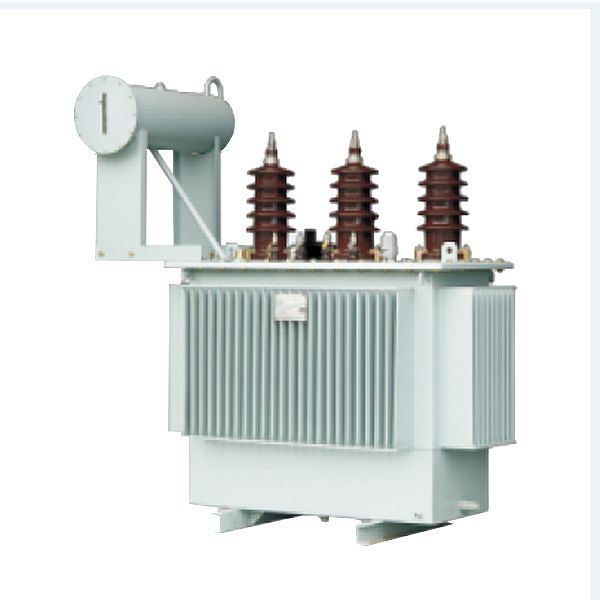

配電變壓器S9型35kV雙繞組無勵磁調壓油浸式配電變壓器

下載附件在線詢盤

產品概述
適用范圍
型號規格
技術指標

適用于交流50Hz、額定工作電壓35kV的電力系統中，作為35kV型變電站變電設備。

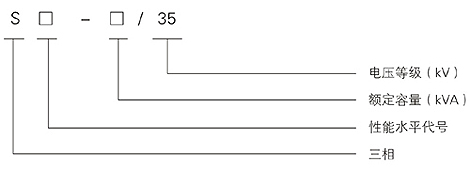

型號含義

鐵心

鐵心選用高導磁晶粒取向冷軋硅銅片。鐵心為心式鐵心，全斜接縫迭積式鐵心，其鐵心柱為多級階梯的圓截面，鐵軛與鐵心為等截面。

繞組
繞組采用瓦楞油道，不浸漆工藝，緊縮帶綁扎；繞組均為同心式線圈；高壓繞組具有對應分接電壓要求的抽頭，引至分接開關上，開關安裝在箱蓋上，且需切斷電源后方可變換分接電壓。

安全保護裝置
● 所有容量段的變壓器均裝有壓力釋放閥；
● 根據用戶需求可安裝具有報警和跳閘端子的氣體繼電器。

油溫測量裝置
● 變壓器均裝有玻璃溫度計的管座，管座設在油箱頂部，伸入油內120±10mm；
● 1000～2000kVA變壓器裝有戶外式信號溫度計。

變壓器油箱
● 變壓器油箱由波紋壁構成，表面采用粉塵噴涂、漆膜牢固。波紋散熱片不但具有冷卻功能，而且具有“呼吸”功能，波紋散熱片的彈性可補償因溫度升降而引起的變壓器油體積的變化。因此全密封變壓器沒有儲油柜，降低了變壓器整體高度；
● 變壓器在封裝時采用真空注油工藝，完全去除了變壓器中的潮氣，變壓器油不與空氣接觸。有效地防止氧氣和水分侵入變壓器而導致變壓器絕緣性能下降和變壓器油老化的問題，提高了變壓器運行的可靠性。

● 安裝高度：海拔不超過1000m
● 環境溫度：-40℃～40℃

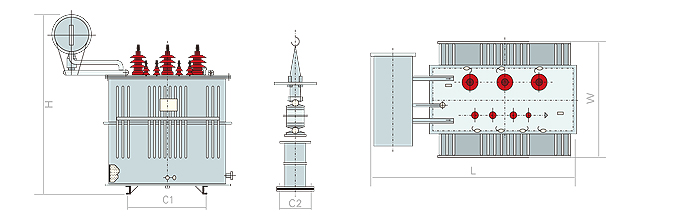

額定容量	安裝尺寸
kVA	L	W	H	C1	C2
50	1140	915	1430	550	550
100	1140	1040	1550	550	550
125	1140	1040	1580	550	550
160	1660	880	1620	660	660
200	1660	890	1650	660	660
250	1660	900	1690	660	660
315	1745	920	1760	660	660
400	1785	1000	1810	660	660
500	1815	1100	1850	820	820
630	1830	1115	1920	820	820
800	1905	1230	1960	820	820
1000	2260	1250	2135	820	820
1250	2415	1320	2165	820	820
1600	2505	1450	2235	820	820

S9-50~1600/35變壓器

額定容量	電壓組合			聯結組	損耗（KW）		空載電流	短路阻抗	重量kg
kVA	高壓kV	高壓分接范圍	低壓kV	標號	空載	負載	%	%	油重	總重
50	35 38.5	±5% ±2×2.5%	0.4	Dyn11 Yyn0	0.21	1.27/1.21	2	6.5	220	610
100					0.29	2.12/2.02	1.8		250	810
125					0.34	2.50/2.38	1.7		255	885
160					0.36	2.97/2.83	1.6		305	1040
200					0.43	3.50/3.33	1.5		403	1400
250					0.51	4.16/3.96	1.4		412	1450
315					0.61	5.01/4.77	1.4		430	1600
400					0.73	6.05/5.76	1.3		460	1700
500					0.86	7.28/6.93	1.2		525	2025
630					1.04	8.28	1.1		580	2315
800					1.23	9.9	1		645	2715
1000					1.44	12.15	1		745	3315
1250					1.76	14.67	0.9		825	3730
1600					2.10	17.55	0.8		955	4420

注：表中斜線上方的負載損耗值適用于Yd11聯結組，斜線下方的負載損耗值適用于YNd11聯結組。

訂貨須知
訂貨時應提供產品型號、額定容量、高低壓額定電壓及高壓分接范圍、相數、頻率、聯結組標號。
