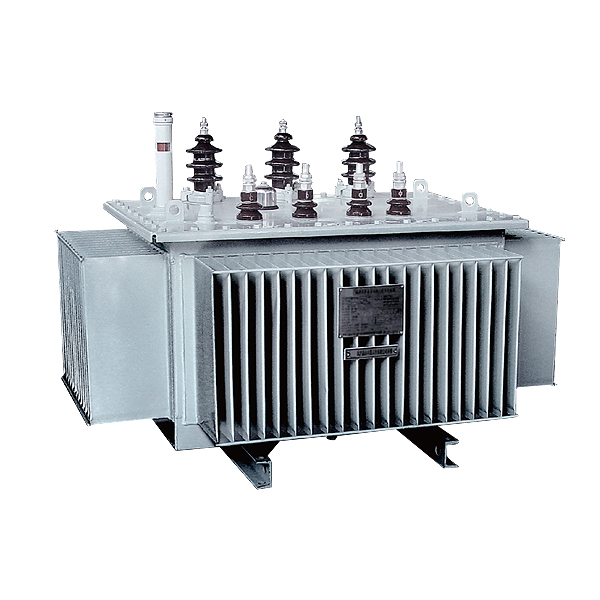

電力變壓器SBH15-M型10KV全密封非晶合金油浸式變壓器

下載附件在線詢盤

產品概述
適用范圍
型號規格
技術指標

適用于交流50Hz、額定工作電壓10kV及一下的電力系統中，作為石油、冶金、化工、紡織、輕工等企業及粉塵較大場所的配電變壓器。

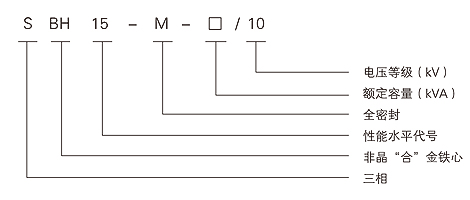

型號含義

鐵心
鐵心采用非晶合金金帶材卷繞而成，空載損耗僅為S9型配電電壓器的25%。

繞組
繞組采用瓦楞油道，不浸漆工藝，緊縮帶綁扎；繞組均為方形帶圓角式線圈；高壓繞組具有對應分接電壓要求的抽頭，引至分接開關上，開關安裝在箱蓋上，且需切斷電源后方可變換分接電壓。

安全保護裝置
● 30~2000kVA變壓器均裝有壓力釋放閥；
● 根據用戶需求可安裝具有報警和跳閘端子的氣體繼電器。

油溫測量裝置
● 變壓器油箱由波紋壁構成，表面采用粉塵噴涂、漆膜牢固。波紋散熱片不但具有冷卻功能，而且具有“呼吸”功能，波紋散熱片的彈性可補償因溫度升降而引起的變壓器油體積的變化。因此全密封變壓器沒有儲油柜，降低了變壓器整體高度;
● 變壓器在封裝時采用真空注油工藝，完全去除了變壓器中的潮氣，變啊一起油不與空氣接觸，有效的防止氧氣和水分侵入變壓器而導致變壓器絕緣性能下降和變壓器油老化的可能，因此不必定期進行油樣試驗。

● 安裝高度：海拔不超過1000m；
● 環境溫度：-40℃~40℃

額定容量	電壓組合			聯結組	損耗(kW)		空載電流	短路阻抗	重量			外形尺寸 (m）			軌距縱向/橫向
額定容量	高壓		低壓	聯結組	損耗(kW)		空載電流	短路阻抗	重量			外形尺寸 (m）			軌距縱向/橫向
(kVA)	(kV)	分接范圍	(kV)	標號	空載	負載(145°)	(%)	(%)	器身	油重	總重	長	寬	高	(mm)
10	11 10.5 10 6.3 6	±5% ±2×2.5%	0.4	Dyn11	19	0.35	3.2	4.0	80	70	220	0.79	0.65	0.88	400/400
20					26	0.48	2.7		130	80	290	0.81	0.71	0.90	400/400
30					33	0.60	1.7		170	80	340	0.83	0.79	0.93	400/400
50					43	0.87	1.3		230	100	440	0.88	0.80	0.99	400/400
63					50	1.04	1.2		290	110	530	0.89	0.81	1.02	450/450
80					60	1.25	1.1		330	120	590	0.90	0.82	1.05	450/450
100					75	1.50	1.0		380	140	680	0.96	0.87	1.09	550/550
125					85	1.80	0.9		440	160	790	1.19	0.87	1.13	550/550
160					100	2.20	0.7		520	190	920	1.30	0.96	1.11	550/550
200					120	2.60	0.7		620	220	1070	1.39	1.01	1.11	550/550
250					140	3.05	0.7		730	250	1250	1.48	1.07	1.15	550/550
315					170	3.65	0.5		880	300	1510	1.40	1.05	1.21	550/550
400					200	4.30	0.5		1070	360	1790	1.54	1.08	1.28	550/550
500					240	5.15	0.5		1240	390	2050	1.63	1.14	1.31	660/660
630					320	6.20	0.3	4.5	1570	510	2580	1.67	1.14	1.41	820/820
800					380	7.50	0.3		1880	590	3080	1.89	1.18	1.48	820/820
1000					450	10.30	0.3		2040	690	3370	1.85	1.38	1.58	820/820
1250					530	12.00	0.2		2480	850	4260	2.00	1.54	1.68	820/820
1600					630	14.50	0.2		3010	1070	5180	2.14	1.60	1.75	820/820
2000					750	17.40	0.2	5.0	3540	1150	6180	2.29	1.76	1.87	820/820

訂貨須知
訂貨時應提供產品型號、額定容量、高低壓額定電壓及高壓分接范圍、相數、頻率、聯結組標號。
