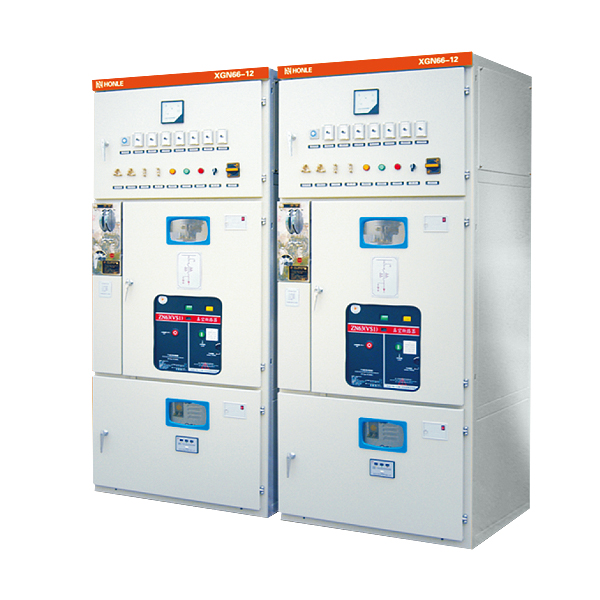

開關柜適合于3.6-12KV三相交流50Hz單母線分段的戶內成套裝置，作為接受和分配電能之用，并具有對電路進行控制，保護和監測等功能，可適用在各類型發電廠，變電站及工礦企業，高層建筑等場所，也可與環網柜組合應用于開閉站中。

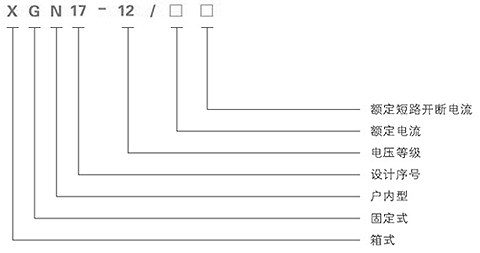

型號含義
● 柜體采用優質角鋼焊接而成。
● 斷路器室位于柜體中（下）部，安裝、調試、維護方便。標準配裝ZN63A(VS1-12)斷路器，并設有壓力釋放通道，確保人身安全。
● 采用先進可靠的旋轉式隔離開關，可在主母線帶電下安全進入斷路器室檢修。先進可靠的旋轉式隔離開關，可在主母線帶電下安全進入斷路器室檢修。
● 整柜防護等級IP2X。
● 設有可靠功能齊全的強制性機械閉鎖裝置，簡便有效達到“五防”要求。
● 具有可靠的接地系統。
● 門上裝有觀察窗，可清楚觀察到柜內元件地工作狀態。
● 操作機構閉鎖采用同XGN2-12柜用的JSXGN閉鎖機構，簡單可靠方便實用。
● 進出線電纜低于柜底前部，方便用戶連接。
開關柜主要技術參數
| 項目 | 單位 | 數據 | ||||
| 額定電壓 | 12 | |||||
| 額定絕緣電壓 | 1min工頻受電壓 | 相間、對地隔離斷口 | KV |
42 48 |
||
| 雷電沖擊耐受電壓(相間、相對地/斷口) | 75/85 | |||||
| 額定頻率 | Hz | 50 | ||||
|
主母線額定電流 分支母線額定電流 4s熱穩定電流 額定動穩定電流 |
A A uΩ KA |
800 630 20 50 |
1250 1000、1250 31.5 80 |
2000-3150 20000-3150 40 100 |
||
| 主回路電 | KA | ＜300 | ||||
| 防護等級 | IP2× | |||||
|
相間中心距 外型尺寸（寬、深、高） |
mm mm |
165±1 900×1000×2300 |
210±1 900×1000×2300 |
230±1 1100×1000×2300 |
||
注：若采用840寬，則需加絕緣隔板。
ZN73-12型真空斷路器主要技術參數
| 名稱 | 單位 | VN3-12 | VS1-12 | ||
| 額定電壓 | KV | 12 | |||
| 1min工頻受電壓 | KV | 42 | |||
| 雷電沖擊耐壓 | KV | 75 | |||
| 額定頻率 | Az | 50 | |||
|
額定電流 額定短路開斷電流 額定短路關合電流（峰值） 4s額定短時耐受電流 額定峰值耐受電流 |
A |
630、1250 20、25、31.5 50、63、80 20、25、31.5 50、63、80 |
1600-3150 31.5、40 80、100 31.5、40 80、100 |
||
| 額定背對背電容器開斷電流 | A |
400 |
|||
| 額定單個電容器組開斷電流 | A |
630 |
|||
| 操作程序 |
分-0.3s-合分180s合分 |
||||
| 開斷電流次數 | 次 |
30 |
|||
| 機械壽命 |
10000 |
||||
| 額定脫扣電流 | A |
5 |
|||
| 額定操作電壓 |
合閘線圈 分閘線圈 |
V |
DC220、AC220 |
||
| 回路電阻 | uΩ |
≤35 |
≤40 |
||
| 項目 | 單位 |
GN19-12C/630 GN30-12/630 GN30-12D/630 |
GN19-12C/1000 GN30-12/1000 GN30-12D/1000 |
GN19-12C/1250 GN30-12/1250 GN30-12D/1250 |
2000 GN30-12/1250 3150 |
| 額定電壓 | KV |
12 |
|||
| 1min工頻受電壓 | KV |
42 |
|||
|
雷電沖擊耐受電壓 |
KV |
75/85 |
|||
| 額定電流 | A | 630 | 1000 | 1250 | 2000-3150 |
|
4s熱穩定電流 額定動穩定電流 |
KA KA |
20 50 |
31.5 |
40 100 |
|
